задние развальные рычаги своими руками
Пред. тема | След. тема

Страница 1 из 1
Сообщений: 18

регулируемые

Buka55ru

СообщениеДобавлено: 06 янв 2016, 16:58
Сообщения: 234Откуда: ОмскЗарегистрирован: 13 окт 2014, 04:54Машина: honda concerto
B20B (B2D) - HondaVert(crome) - mt - хэндмэйд
у меня была "низкая жопа" и я наварил на стойки 5см "высоты" от чего конкретно ушел развал и соответственно не выходило схождение задних колес, поэтому я решил сэкономить кучу денег на покупных рычагах

потребуется:
скрутки рулевых тяг от 2110 270=140
2108 280=160
гайки ступицы 2101 левая 220=40
2101 правая (левая резьба) 220=40
болгарка, наждак
сварка (полуавтомат)
ведро снега или тазик с водой
прямые руки
пару часов времени
при желании можно все это разбавить пивком

процесс:
1 снимаем рычаг (замеряем длинну между осями сайлентов)
2 вырезаем у него середину (около 3см), я отрезал несколько раз примеряя со старым рычагом и смотрел как садятся скрутки
3 распиливаем скрутку 2108 пополам, накручиваем половинки на скрутку 2110 для проверки резьбы, при необходимости подрезаем короче
4 стачиваем шестигранник на одной половинке скрутки
5 срезаем юбку на гайках
6 накручиваем гайки и половинки скруток
7 прикладываем на рычаг чтобы проверить размер (п1 или как я мерил по второму рычагу)
8 прихватываем двумя точками сначала одну, потом другую сторону
9 прикладываем к ровной поверхности низ рычага чтобы проверить "прямоту"
10 обвариваем с перерывами, остужая в тазике (постепенно) чтобы не спалить сайлентблок
11 примерно раскрутить до нужного размера
12 все собрать, примерно можно проверить развал строительным уровнем, чтобы доехать до 3д-стенда



_________________
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

talyan

СообщениеДобавлено: 06 янв 2016, 17:14
Аватара пользователяСообщения: 6056Откуда: недалеко от красного кольцаЗарегистрирован: 04 мар 2008, 09:44
ну бля это еще не круто. я видел народ рычаги несущие делает из арматуры :D

_________________
Honda Integra DC2 K20
Redring 1.04.0 Redring small 33.0
Honda Integra DB8
Redring 1.03.0 Redring small 33.0 Kuzbassring 1.06.5
Honda Integra DC5 Kuzbassring 1.07.1 Redring 1.05.3
https://www.instagram.com/elpasoracing/
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

Buka55ru

СообщениеДобавлено: 06 янв 2016, 17:20
Сообщения: 234Откуда: ОмскЗарегистрирован: 13 окт 2014, 04:54Машина: honda concerto
B20B (B2D) - HondaVert(crome) - mt - хэндмэйд
лично мне на крутость было похй, лишь бы дешево и сердито, тачка на 40 с горки по небольшой колее жопой вперед норовила поехать, я на 100500 тыщь мильёнов % уверен что регулируемые рычаги своими руками они прослужат наааааааааааааааааааааамного дольше китайских с ебэя

главное что быстро, дешево, своими руками, т.к. "хочешь чтобы все было правильно, сделай сам", в наше время мало кому можно доверять


_________________
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

PvM

СообщениеДобавлено: 06 янв 2016, 17:21
Аватара пользователяСообщения: 3145Откуда: НовосибирскЗарегистрирован: 07 фев 2013, 16:24Машина: Honda Civic RTi 4WD swap D17A мкпп
Про эти чтоли?
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

DjAndy

СообщениеДобавлено: 06 янв 2016, 17:45
Аватара пользователяСообщения: 1803Откуда: СПбЗарегистрирован: 11 окт 2007, 18:40Машина: ej9 b20
rsx овощь

Неплохо, мне нравится. Единственное что имхо закиснет насмерть, может трубки еще какие-то на резьбу надеть, со смазкой.

Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

Buka55ru

СообщениеДобавлено: 06 янв 2016, 17:54
Сообщения: 234Откуда: ОмскЗарегистрирован: 13 окт 2014, 04:54Машина: honda concerto
B20B (B2D) - HondaVert(crome) - mt - хэндмэйд

DjAndy писал(а):

Неплохо, мне нравится. Единственное что имхо закиснет насмерть, может трубки еще какие-то на резьбу надеть, со смазкой.

если пользовать постоянно то можно и помазать чем-нить, а если как мне - на раз выставить то имхо пофиг, за такую себестоимость можно хоть раз в месяц их новые ставить, да и ВДшку никто не отменял...


_________________
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

Матос

СообщениеДобавлено: 06 янв 2016, 23:16
Аватара пользователяСообщения: 2995Откуда: Мск Тепл. СтанЗарегистрирован: 22 мар 2008, 16:57

DjAndy писал(а):

Единственное что имхо закиснет насмерть

че там закиснет? у тя рулевые тяги закисают что-ли? :lol:

рычаги на жиге эт ваще ХК лютый,мягкие наверн... согнутся или еще че там...

Тс респект :good:

Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

DjAndy

СообщениеДобавлено: 07 янв 2016, 00:02
Аватара пользователяСообщения: 1803Откуда: СПбЗарегистрирован: 11 окт 2007, 18:40Машина: ej9 b20
rsx овощь

Тяги рулевые бывает закисают так что их только с горелкой откручивают. А тут жигулевское железо.

Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

Buka55ru

СообщениеДобавлено: 07 янв 2016, 06:21
Сообщения: 234Откуда: ОмскЗарегистрирован: 13 окт 2014, 04:54Машина: honda concerto
B20B (B2D) - HondaVert(crome) - mt - хэндмэйд

DjAndy писал(а):

Тяги рулевые бывает закисают так что их только с горелкой откручивают. А тут жигулевское железо.

при желании можно взять кусочек хонды на разборе, переплавить её в заготовки нужного размера, сходить к токарю (обязательно с японским станком, чтобы все по фэншую) и он все сделает, если токарь тоже японец, то результат будет ваще секас... :)

а если по серьезному, то я выложил пищу для ума. главное это пинок для мозга, а какой будет результат это уже зависит от "изготовителя"
для красоты конструкции надо либо приложить больше фантазии и времени, либо купить ДОРОГУЩИЕ фабричные. а поскольку курс рубля оставляет желать лучшего - думаю выбор очевиден


_________________
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

Raketchik

СообщениеДобавлено: 07 янв 2016, 14:07
Аватара пользователяСообщения: 92Откуда: КрасноярскЗарегистрирован: 18 дек 2011, 23:09
Как раз собирался в вазовских запчастях поискать что-то такое. Думал, может из рулевых тяг сварить, а тут вон как получается нормально.

У барыг и "признаных" самопальщиков есть вариант, что немного бомбанёт, но это ничего =)

ТС респект :good:

Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

Ivanytch

СообщениеДобавлено: 07 янв 2016, 23:24
Аватара пользователяСообщения: 3054Откуда: Черноморск, УкраинаЗарегистрирован: 15 май 2011, 14:53Машина: CIVIC ej9
b16a itb

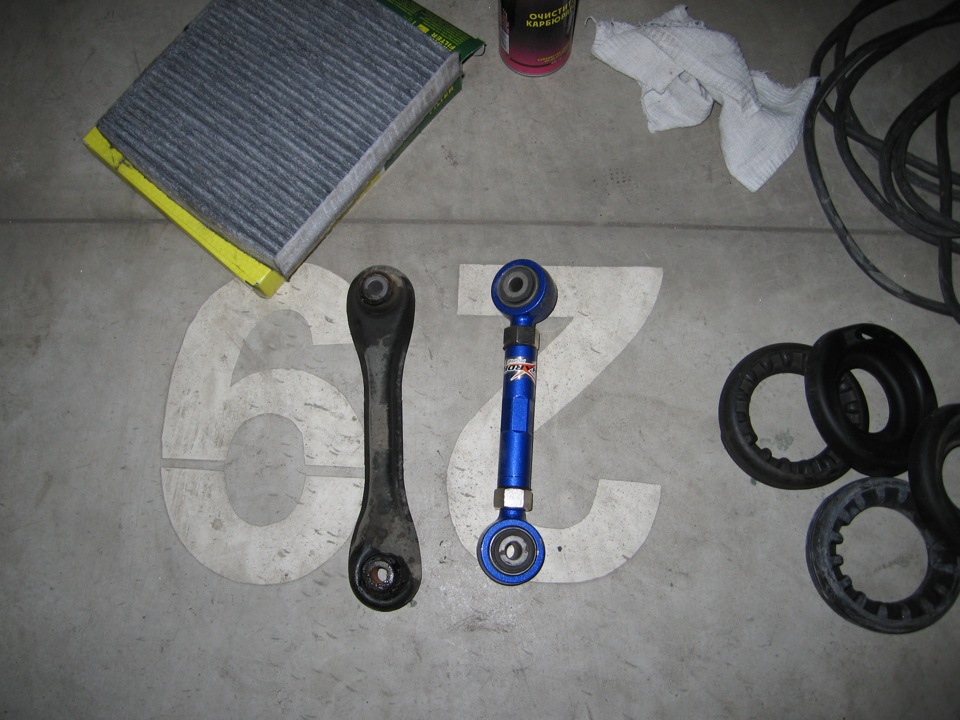

ну если вес не смущает то че нет



_________________
Синди
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

Buka55ru

СообщениеДобавлено: 08 янв 2016, 10:51
Сообщения: 234Откуда: ОмскЗарегистрирован: 13 окт 2014, 04:54Машина: honda concerto
B20B (B2D) - HondaVert(crome) - mt - хэндмэйд

Ivanytch писал(а):


это расространенный китайский вариант рычага, любой сварщик скажет что конструктивно мой вариант надежнее из-за большей длинны сворного шва.
имхо этот дриснет именно в месте болт-втулка сайлентблока. тут надо делать короче скрутку и наваривать уголки-усилители с болта на втулку, но тогда уменьшится длинна возможности регулировки и надо точнее вымерять начальный (средний) размер


_________________
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

LsD

СообщениеДобавлено: 08 янв 2016, 11:15
Аватара пользователяСообщения: 545Откуда: МинскЗарегистрирован: 18 окт 2008, 16:12
Зачем варить такой колхоз если можно взять рычаги б.у от Spec98 и сделать нормально?
Вернуться к началу В сетиПрофиль Отправить личное сообщение

Buka55ru

СообщениеДобавлено: 08 янв 2016, 11:20
Сообщения: 234Откуда: ОмскЗарегистрирован: 13 окт 2014, 04:54Машина: honda concerto
B20B (B2D) - HondaVert(crome) - mt - хэндмэйд

LsD писал(а):

Зачем варить такой колхоз если можно взять рычаги б.у от Spec98 и сделать нормально?

ну если ты купищь рычаги за 300р то я за тебя рад


_________________
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

Ivanytch

СообщениеДобавлено: 08 янв 2016, 12:04
Аватара пользователяСообщения: 3054Откуда: Черноморск, УкраинаЗарегистрирован: 15 май 2011, 14:53Машина: CIVIC ej9
b16a itb

Buka55ru писал(а):

Ivanytch писал(а):


это расространенный китайский вариант рычага, любой сварщик скажет что конструктивно мой вариант надежнее из-за большей длинны сворного шва.
имхо этот дриснет именно в месте болт-втулка сайлентблока. тут надо делать короче скрутку и наваривать уголки-усилители с болта на втулку, но тогда уменьшится длинна возможности регулировки и надо точнее вымерять начальный (средний) размер

тут нет ни грамма сварки. я привел пример для оценки веса, а не конструкции.


_________________
Синди
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

Sokolik

СообщениеДобавлено: 08 янв 2016, 12:58
Сообщения: 4489Откуда: ТомскЗарегистрирован: 04 фев 2008, 17:08

LsD писал(а):

Зачем варить такой колхоз если можно взять рычаги б.у от Spec98 и сделать нормально?

от чего шестигранник берется?
или самоточка?

_________________
куплю
Вернуться к началу Не в сетиПрофиль Отправить личное сообщение

LsD

СообщениеДобавлено: 08 янв 2016, 22:09
Аватара пользователяСообщения: 545Откуда: МинскЗарегистрирован: 18 окт 2008, 16:12

Sokolik писал(а):

от чего шестигранник берется?
или самоточка?


Выточка
Вернуться к началу В сетиПрофиль Отправить личное сообщение

meth0d

СообщениеДобавлено: 09 янв 2016, 20:07
Аватара пользователяСообщения: 3500Откуда: НовосибирскЗарегистрирован: 17 фев 2011, 12:15Машина:.
HONDA AX-1
impreza WRX GDA NB-R

Ivanytch писал(а):

Buka55ru писал(а):

Ivanytch писал(а):


это расространенный китайский вариант рычага, любой сварщик скажет что конструктивно мой вариант надежнее из-за большей длинны сворного шва.
имхо этот дриснет именно в месте болт-втулка сайлентблока. тут надо делать короче скрутку и наваривать уголки-усилители с болта на втулку, но тогда уменьшится длинна возможности регулировки и надо точнее вымерять начальный (средний) размер

тут нет ни грамма сварки. я привел пример для оценки веса, а не конструкции.

Хардрейсы валяются в гараже надо взвесить их ради интереса.
Вариант со спек 98 не плох, максимум оем'а

Вернуться к началу Не в сетиПрофиль Отправить личное сообщение
